流水线 NTT 多项式模乘架构论文精读

1. 论文概述#

【Paper】 这篇论文研究的是一个可独立复用的 NTT-based polynomial modular multiplier：输入两条长度为 $n$ 的多项式，先分别做 NTT，再逐点相乘，最后做一次 LC-INTT，得到 $a(x)b(x)\bmod (x^n+1,q)$。作者没有把问题包装成完整的 Kyber、Dilithium 或同态加密处理器，而是把资源、流水线和吞吐率集中在这条最核心的多项式乘法数据流上。[1] p. 2474–2476, Abstract and Sections I–II

一句话总结#

【Paper】 论文的核心不是发明新的 NTT，而是把“输入速率受限的 R2MDC 数据流”重新安排：Serial 作为面积基线，Serial Fold 用层级交错折叠填满 LC-INTT 的空闲 BFU，2-parallel 和 4-parallel 则复制并行流水线以换取更高吞吐。[1] p. 2476–2479, Sections II–III

核心贡献#

【Paper】

1. 四档并行度的统一架构族。 Serial、Serial Fold、2-parallel 与 4-parallel 都使用 pipelined LC-NTT/LC-INTT 和 R2MDC 风格的 BFU/DSD 结构，因此可以在同一组资源计数公式下比较。
2. Serial Fold。 通过 hierarchical interleaved folding，把原本需要连续等待输入的 LC-INTT 蝶形阶段映射到约一半的物理 BFU 上；论文将其定位为首个 100% BFU utilization 的 serial R2MDC NTT-based polynomial multiplier。
3. 并行 folding 的调度。 2-parallel 与 4-parallel 使用 ASAP folding sets，将多条 NTT/INTT 流尽早合并，以减少 commutator 和流水线等待。
4. 可量化的设计空间。 论文同时给出 BFU、DSD delay、pipeline cutset、PWM 数量，以及 $n=1024$ 和 $n=4096$ 时的频率、延迟、BPP、功耗、面积和 throughput/area。[1] p. 2476–2479 and 2483–2486, Sections III–V, Tables II–IV

2. 背景与相关工作#

【Paper】 设 $R_{n,q}=\mathbb Z_q[x]/(x^n+1)$，$q\equiv1\pmod{2n}$。朴素多项式乘法需要 $O(n^2)$ 次系数乘法；NTT 把它变成两个 $O(n\log n)$ 的变换、$n$ 次逐点乘法和一个逆变换。对硬件而言，挑战不是渐近复杂度，而是如何让蝶形单元在连续输入、非连续 twiddle factor 和负 wrapped convolution 的约束下保持高利用率。[1] p. 2474–2477, Sections I–II

论文采用 low-complexity NTT/INTT（LC-NTT/LC-INTT）：把 weighted preprocessing/postprocessing 合并到蝶形，避免为每个系数另放一组权重乘法。NTT 使用 DIT，INTT 使用 DIF；INTT 的输出还要处理 $2^{-1}$ 因子，最终得到 $n^{-1}$ 缩放后的系数。[1] p. 2475–2478, Algorithms 1–2 and Figures 2–4

【Analysis】 论文的真正切入点是“流式 NTT 的供给速率和消费速率不匹配”。R2MDC 蝶形通常希望两个输入同时到达，但 serial 输入每拍只有一个系数；如果直接套用 conventional serial R2MDC，PE 一半时间在等另一条数据。于是本文的关键问题可以重写为：在不把所有 BFU 都复制一遍的前提下，能否用 folding 和 delay network 把已有输入重新编排成两路有效流？

3. 问题定义#

【Paper】 目标运算为

$$p(x)=a(x)b(x)\bmod (x^n+1,q),$$

其中 $a(x),b(x)\in R_{n,q}$，系数表示为 $[0,q-1]$。NTT-domain 数据流可以概括为

$$a\xrightarrow{\mathrm{LC\text{-}NTT}}\hat a,\quad b\xrightarrow{\mathrm{LC\text{-}NTT}}\hat b,\quad \hat c_i=\hat a_i\hat b_i\bmod q,\quad c=\mathrm{LC\text{-}INTT}(\hat c).$$

实验固定 $q=4294828033=2^{32}-2^{17}-2^{13}+1$。它是 32-bit、只有 4 个非零 bit 的模数，因此 Barrett reduction 可以部分映射到 shift-and-add unit（SAU）；twiddle factor 放在 LUT 中，整个实现是 compile-time constant（CTC），不是 run-time configurable（RTC）。[1] p. 2477–2478, Sections II–III, Figures 2–4

本文需要区分三个边界：

• 计算边界： 覆盖两次 NTT、一次逐点模乘和一次 INTT，不覆盖协议级采样、压缩、解压或密钥调度。
• 评估边界： Table III 的 latency 是首个输入到首个输出；BPP 是首个输出之后连续生成 $n$ 个输出所需的周期，不应把两者混成单个 latency。
• 实现边界： 结果来自 Virtex-7 VC709 的 post-route 结果，面积是作者定义的等效面积 $0.25\times LUT+0.125\times FF+100\times DSP+200\times BRAM$。[1] p. 2484–2486, Section V and Tables III–IV

4. 方法#

4.1 四种架构的共同骨架#

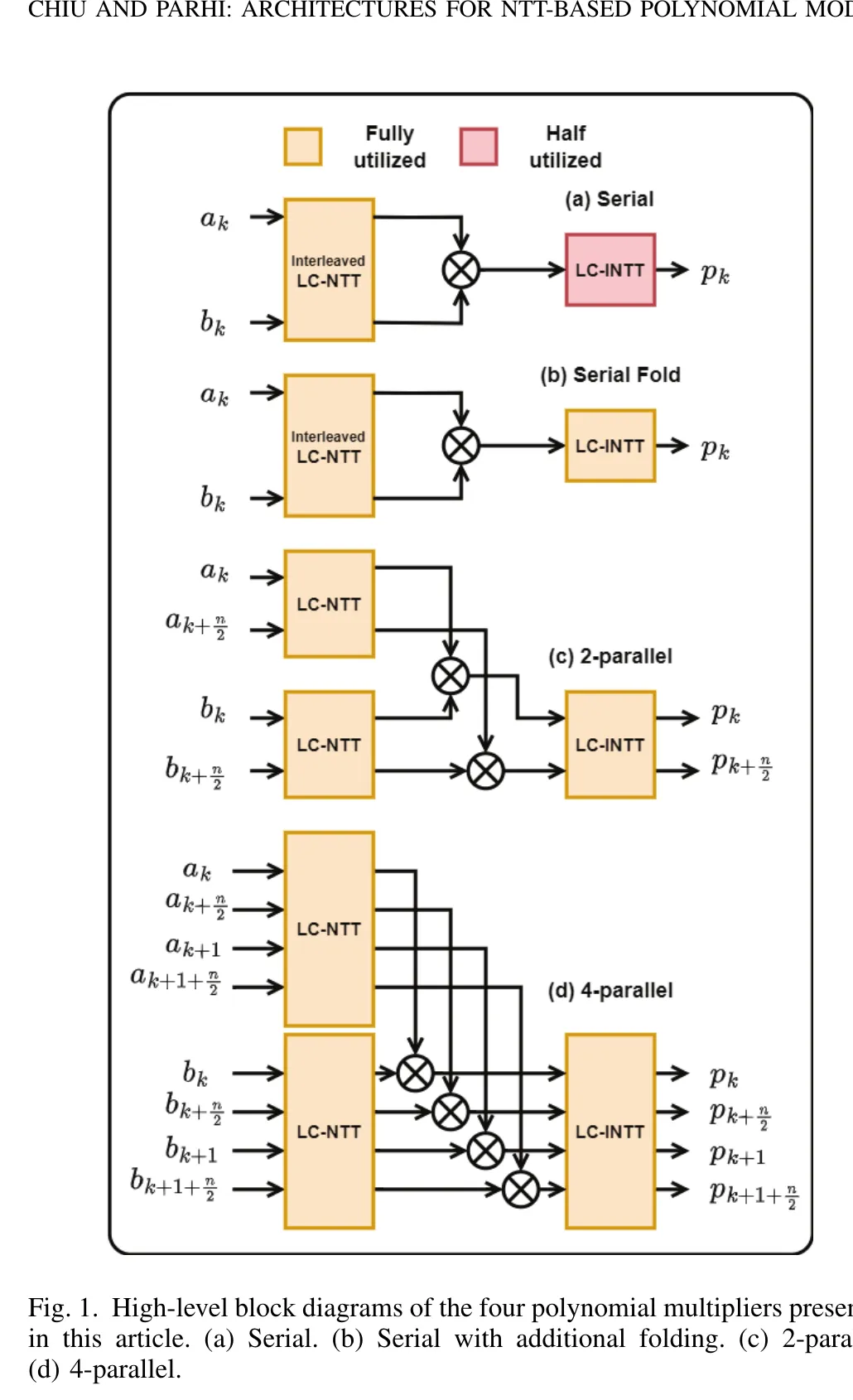

【Paper】 四种设计共享同一条宏观路径：输入系数经过两个 LC-NTT，进入一个或多个 polynomial-wise multiplier（PWM），然后进入 LC-INTT。差别集中在 NTT/INTT 流的复制数、BFU 数量以及 DSD 如何把单路或多路输入重新配对。

图中的四条路线可以这样读：

架构	NTT/INTT 流	PWM	设计目标
Serial	两路 NTT 输入 + 一路 INTT 输出	1	最低复制度的面积基线
Serial Fold	serial NTT + 折叠后的 serial LC-INTT	1	在近似 serial 面积下消除 INTT 空转
2-parallel	两条并行数据流	2	以中等复制度降低 BPP
4-parallel	四条并行数据流	4	最大化稳态吞吐

【Analysis】 因此“serial”并不等于“低延迟”：它只意味着每拍的外部系数供给较少。端到端首个输出还要穿过 $O(\log n)$ 个蝶形级和 $O(n)$ 级 delay network；Serial Fold 的价值主要体现在资源利用率与能耗，而不是缩短第一颗结果出现的时间。

4.2 核心机制：交错折叠填补 R2MDC 空闲槽#

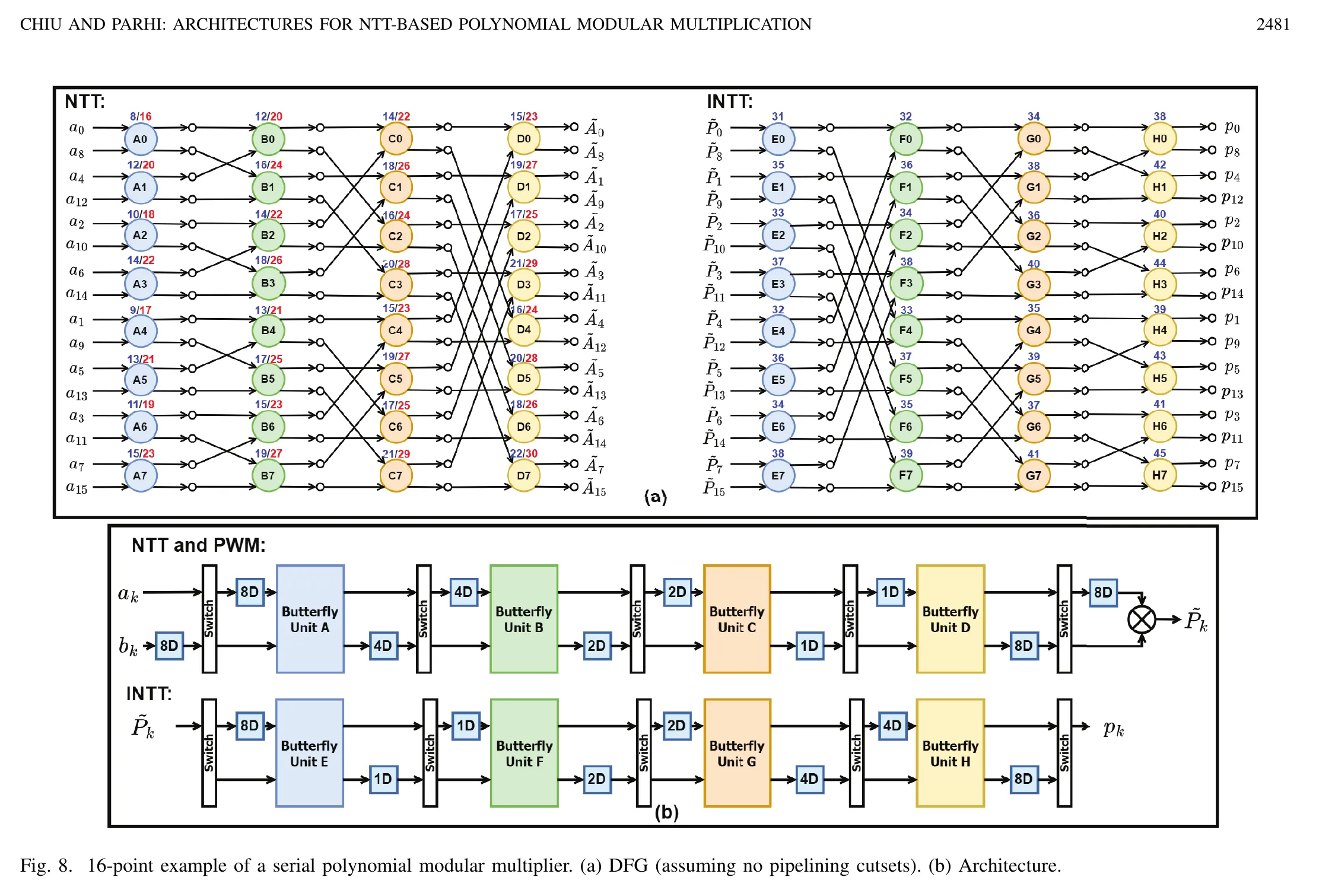

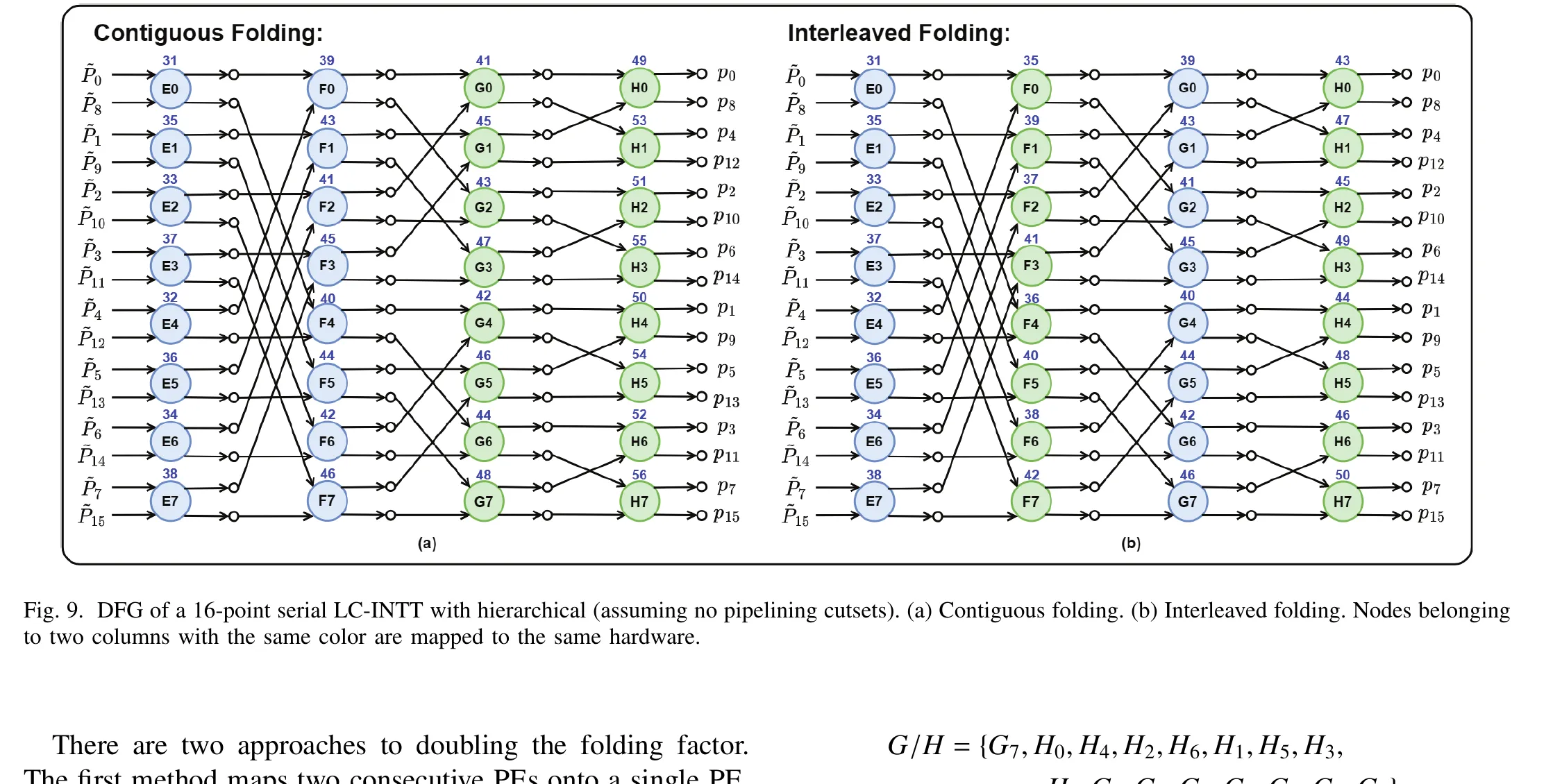

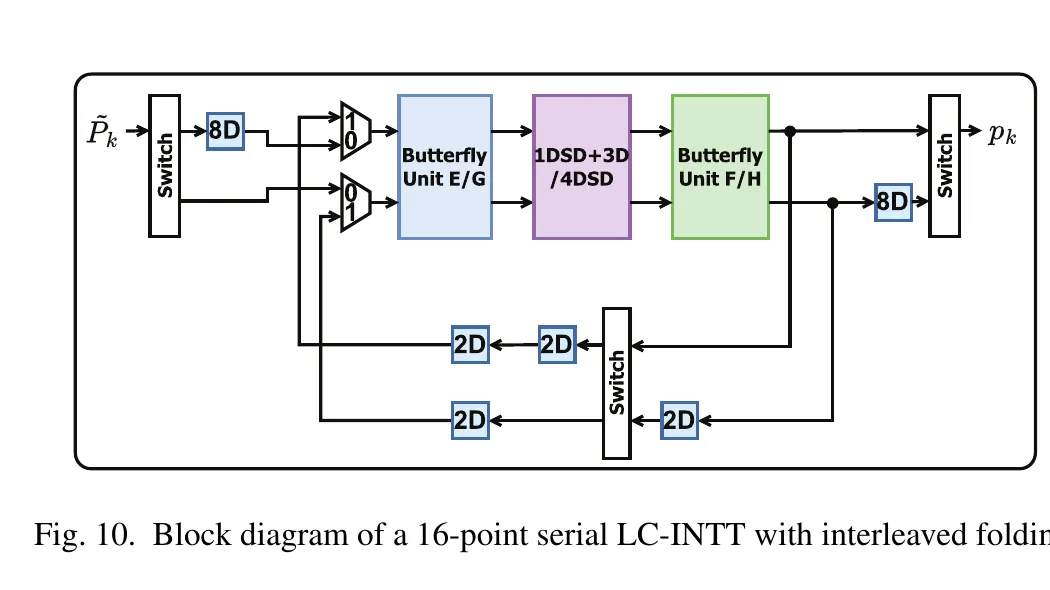

【Paper】 conventional serial R2MDC PE 需要两个输入，而 serial 端口每拍只给一个输入，直接使用会产生 50% utilization。作者先用 interleaved input 把 $a$、$b$ 两个 NTT 输入交织起来，再将 LC-INTT 的蝶形分成 folding sets，使不同阶段的部分数据在空闲周期进入同一 BFU。Serial Fold 的两个关键 folding set 是 E/G 和 F/H；它们在数据依赖允许的时刻复用物理 BFU，同时用 DSD 和 feedback delay 保持正确顺序。[1] p. 2478–2483, Sections III–IV and Figures 8–13

折叠不是简单地把图画“压扁”。它必须同时满足三类约束：

1. 依赖约束： 被合并的两个蝶形不能在同一时刻需要同一份尚未产生的输出。
2. 顺序约束： feedback loop 的总 delay 必须正好等于 $n/2$，否则下一轮数据会提前或滞后进入 BFU。
3. 流水约束： retiming 要把寄存器放进 cutset，并尽量复用原本已经存在的 delay element。

4.3 算术与数据通路#

【Paper】 论文的算术单元由 Barrett modular multiplication、SAU、LC-NTT/LC-INTT BFU、twiddle LUT、DSD 和 PWM 组成。Barrett 用 $m=\lfloor2^k/q\rfloor$ 把除法替换成乘法与移位；在给定 $q$ 的低汉明重量结构下，SAU 进一步把常数乘法拆成移位加法与条件减法。LC-INTT 的 $2^{-1}$ 因子被并入蝶形路径，避免独立的 scaling multiplier。[1] p. 2477–2479, Figures 2–5 and Algorithms 1–2

单元	作用	对架构的影响
LC-NTT BFU	DIT 蝶形、twiddle 乘法与加减	两条 serial 输入流各需要 $\log_2 n$ 个 BFU 级
LC-INTT BFU	DIF 蝶形、逆 twiddle、$2^{-1}$ 融合	Serial 原始结构只有半利用率，是折叠优化的主要目标
Barrett + SAU	固定模数的乘法、移位和条件修正	CTC 设计降低可配置性，但可利用 $q$ 的 bit pattern
DSD	delay、switch、delay 的组合	改变数据配对与顺序，不承担模运算
PWM	NTT 域逐点乘法	并行度为 $L$ 时复制 $L$ 个 PWM

4.4 资源、存储与调度公式#

【Paper】 Table II 把架构族的规模写成 $L$-parallel 的统一形式。令 $p$ 为每个 BFU 的 pipeline cutset 数，PWM 使用 $p-1$ 个 cutset，则：

Design	BFUs	DSD 中 delay elements	pipeline elements	PWMs
Serial	$2\log_2 n$	$5n-4$	$(2\log_2 n+1)p-1$	1
Serial Fold	$\frac32\log_2 n$	$\frac{11}{2}n-\frac32\sqrt n-1$	$(\frac32\log_2 n+1)p-1$	1
2-parallel	$3\log_2 n$	$3n-6$	$(3\log_2 n+2)p-2$	2
4-parallel	$6\log_2 n$	$3n-12$	$(6\log_2 n+4)p-4$	4
$L$-parallel	$\frac32L\log_2 n$	$3n-3L$	$(\frac32L\log_2 n+L)p-L$	$L$

DSD 的优化也很具体：如果一条路径由 $x$ 个 DSD 和 $y-x$ 个 delay 组成，另一条路径由 $y$ 个 DSD 组成，合并后可以从 pre-optimization 的 $6$ 个 mux、$2$ 个 demux 和 $4y$ 个 delay，变成 $6$ 个 mux 和 $3y-x$ 个 delay。[1] p. 2482–2484, Section IV, Figures 11–13 and Table II

5. 实验#

5.1 实验设置#

【Paper】 所有 proposed designs 使用同一个 32-bit 模数 $q=4294828033$，目标器件为 Xilinx Virtex-7 VC709，频率和资源来自实现后的结果。$n=1024$ 与 $n=4096$ 两组结果都覆盖四种架构；Serial Fold 的流水级数按 Table I 的 retiming 结果处理。[1] p. 2483–2485, Section V and Tables I–IV

本文按作者的定义保留三个容易混淆的量：

• Latency： 输入第一颗系数到输出第一颗系数的周期数。
• BPP： steady-state 每完成一个 length-$n$ polynomial multiplication 所需周期数。
• Energy： $\mathrm{BPP}/f\times P$；所以 BPP 降低和频率升高都会影响能耗。

5.2 性能、延迟、功耗与能耗#

【Paper】 Table III 的 proposed 结果如下；这些数字是论文报告值，不是用四舍五入后的频率重新推导的值。

$n$	Design	Freq. (MHz)	Latency (CC)	BPP (CC)	Power (W)	Energy (µJ/PolyMult)	Energy-BPP (pJ)
1024	Serial	279	2662	1024	1.73	6.35	23.33
1024	Serial Fold	284	3087	1024	1.49	5.35	19.29
1024	2-parallel	292	1126	512	2.39	4.20	7.37
1024	4-parallel	301	614	256	4.75	4.04	3.43
4096	Serial	281	10362	4096	2.68	39.09	570.05
4096	Serial Fold	281	12317	4096	2.38	34.73	506.48
4096	2-parallel	292	6266	2048	3.16	22.17	155.73
4096	4-parallel	301	3194	1024	3.01	24.82	84.37

[1] p. 2484, Table III

这里最值得注意的是 $n=4096$ 的 4-parallel：它的功耗只有 3.01 W，低于 $n=1024$ 的 4.75 W，但因为多项式长度增长了四倍，单次 PolyMult 能耗仍从 4.04 µJ 上升到 24.82 µJ。不要把瞬时功耗和单次运算能耗当成同一个指标。

5.3 资源与效率#

【Paper】 Table IV 给出的 proposed 资源和效率如下。TP 是每秒完成的 length-$n$ polynomial multiplication 数，TP/area 使用论文的等效面积定义。

$n$	Design	LUT	FF	DSP	Area	TP (PolyMult/s)	TP/area	TP²/area
1024	Serial	23032	7749	84	15127	272023	17.983	4890K
1024	Serial Fold	20068	6688	64	12253	277433	22.642	6282K
1024	2-parallel	29542	10597	128	21510	569424	26.472	15074K
1024	4-parallel	53769	20130	256	41559	1176581	28.311	33311K
4096	Serial	48156	10846	100	23395	68579	2.931	201K
4096	Serial Fold	44521	9601	76	19930	68579	3.441	236K
4096	2-parallel	53117	13719	152	30194	142356	4.715	671K
4096	4-parallel	91942	28443	304	56491	294145	5.207	1532K

[1] p. 2484–2485, Table IV

从 $n=1024$ 看，Serial Fold 的 area 比 Serial 小约 19%，TP 还略高；这正是折叠消除空转的直接结果。4-parallel 的面积约为 Serial Fold 的 3.39 倍，但 TP 约为 4.24 倍，所以 TP/area 仍然从 22.642 提升到 28.311。$n=4096$ 时四档设计的面积和 TP 都增长，但 Serial Fold 仍以最小面积取得比 Serial 更好的 TP/area。

5.4 设计空间的实际选择#

【Analysis】 可以把四种架构看作一条连续的工程旋钮，而不是四个互不相关的实现：

约束优先级	更合适的选择	原因
DSP/LUT 紧张、吞吐要求不高	Serial Fold	用少量 BFU 复用换取完整的 LC-INTT 利用率
需要折中吞吐与面积	2-parallel	BPP 约减半，资源增量仍低于 4-parallel
追求单引擎最高稳态吞吐	4-parallel	BPP 最低，TP/area 在本文四档中最高
需要极简基线或便于验证	Serial	结构最直观，但 INTT 空闲槽不能忽略

论文对已有工作也报告了相对提升：Serial Fold 的 TP/area 相对 state-of-the-art 至少约为 $2.22\times$（$n=1024$）和 $1.84\times$（$n=4096$）；4-parallel 分别至少约为 $2.78\times$ 和 $2.79\times$。TP$^2$/area 的差距更大，因为该指标进一步奖励 throughput。[1] p. 2485–2486, Table IV and discussion in Section V

6. 方法分析#

6.1 为什么有效？#

【Analysis】 这篇论文最有价值的抽象是：当数据流的外部注入速率低于 BFU 的消费需求时，优先重排时间与数据顺序，再考虑复制算术单元。Serial Fold 的面积收益并不是来自更快的模乘，也不是来自减少 NTT 层数，而是来自把“等待另一输入”的空闲槽变成另一 folding set 的计算槽。

这解释了三个结果同时成立的原因：

1. Serial Fold 比 Serial 多一点首个输出等待，但 BFU 数量从 $2\log_2n$ 降到约 $\frac32\log_2n$。
2. 2-parallel 和 4-parallel 几乎按并行度降低 BPP，但 LUT、FF、DSP 和 DSD 也随复制度快速增加。
3. 4-parallel 的 TP/area 仍然最高，说明在作者的 Virtex-7 和固定 $q$ 条件下，流水线填充收益超过了复制成本。

6.2 核心创新#

【Paper】 创新主要落在微架构组织而非 NTT 算法本身：

• 把 serial R2MDC 的利用率问题明确化，并用 interleaved folding 给出可扩展到 $n$ 的组织方式。
• 用 ASAP folding sets 处理 2-parallel/4-parallel 的多流配对，避免并行复制后又被 DSD 重新串行化。
• 通过 DSD sharing、feedback-loop delay 和 retiming，把正确的时序约束落成可计数的 delay elements 与 cutsets。
• 用表格把 BFU、DSD、pipeline 和 PWM 的数量统一为参数化表达式，便于做 area/throughput 预算。[1] p. 2478–2484, Sections III–IV and Table II

6.3 与已有方法的本质区别#

【Analysis】 论文的比较有参考价值，但不应直接解读为“任何平台上都更好”。至少有四个条件需要同步记录：

比较维度	本文设定	可能改变结论的因素
模数	固定 32-bit、低汉明重量 $q$	任意模数或更宽模数会削弱 SAU 优势
器件	Virtex-7 VC709	DSP 数量、BRAM 端口和 routing topology 不同会改变折叠收益
输入输出	standalone polynomial multiplier	协议级 DMA、缓存和 NTT-domain reuse 会改变端到端占比
指标	TP、area、power、energy-BPP	不同工作负载下吞吐与能耗权重可能不同

尤其是，如果上游已经把一个输入留在 NTT domain，完整乘法可以省掉一次 NTT；如果多项式乘法被批处理，BPP 可能比首个输出 latency 更重要。论文也指出，HE/PQC 场景中的这种 NTT-domain reuse 会改变架构映射。[1] p. 2485–2487, Sections V–VI

6.4 代价与适用条件#

【Analysis】 第一，CTC 模数让 SAU 和 twiddle LUT 很高效，却牺牲了对不同参数集的复用；把它搬到 Kyber、Dilithium、CKKS 等不同模数体系，不能只替换一个常数表。第二，Serial Fold 的 folding correctness 依赖完整的 schedule、feedback 和 retiming 证明，验证复杂度高于直连的 parallel pipeline。第三，4-parallel 的高 TP 伴随显著的 DSP/LUT 复制，若系统瓶颈在内存或片上互连而非算术，复制可能无法线性换来端到端加速。

7. 局限性#

7.1 作者明确提出的局限#

【Paper】 作者指出，若模数位宽进一步增大，可以考虑 residue number system（RNS）分解；在 BFV、BGV、CKKS 等应用中，若某个输入已经处于 NTT domain，可以移除一个 NTT；Serial Fold 也可以复用于 NTT/INTT 本身。论文将 BFV/BGV/CKKS 的更完整映射留作未来工作。[1] p. 2486–2487, Section VI

本文没有做官方 RTL/HDL 代码级对照：Zotero 中的本地全文包含论文与图表，但作者未在论文中给出可核验的官方代码仓库。因此本文对算法和架构的复述以正文、算法、图、表为证据边界，不把本文重建的伪代码冒充作者 RTL。

7.2 自己分析得到的局限#

【Analysis】

1. 论文把 100% utilization 作为 Serial Fold 的核心卖点，但 Table III/IV 主要给出综合后的周期、资源和吞吐结果；若要验证 utilization 本身，需要 RTL simulation 的 stage occupancy 或 cycle-by-cycle trace。
2. 表中面积是作者定义的加权等效面积，不是某一平台的物理 die area；跨论文比较时必须保留权重公式。
3. 论文没有把 side-channel leakage、fault tolerance、时序常数性或协议级安全边界作为实验主题；本文也不应从“固定模数 + 流水线”推出安全性结论。
4. 若移植到 runtime-configurable modulus，必须重新检查 Barrett 常数、SAU 位宽、twiddle 生成和 range proof，不能只把 $q$ 做成寄存器输入。

8. 启发与研究思考#

【Analysis】 基于论文的架构—指标关系，我会优先验证以下三个方向：

1. 自适应 folding。 当 $n$、批处理深度和输入注入速率变化时，选择不同 folding set，是否能在不复制完整 BFU 的情况下逼近 2-parallel 的 BPP？关键实验是比较 occupancy、DSD delay 与 energy-BPP，而不只看频率。
2. CTC/RTC 混合模数。 保留固定宽度的 SAU datapath，只把少数 Barrett/twiddle 参数改成可配置，是否能在可复用性和面积之间得到比完全 RTC 更好的折中？
3. 协议级 NTT-domain reuse。 在 Kyber/ML-DSA 或 CKKS 的真实乘法批次中，省掉一次 NTT 后，Serial Fold 与 4-parallel 的最优点是否仍然和 standalone PolyMult 一致？这需要把 DMA、缓存和多项式批处理一起纳入测量。

【Paper】 本文的数字、公式、架构名称和图表定位均来自论文正文、Algorithms 1–2、Figures 1–13、Tables I–IV；本地全文副本来自 Zotero，并保存在文章的内部 paper record 中。[1] p. 2474–2487, full text

参考资料

1. Sin-Wei Chiu and Keshab K. Parhi. Architectures for Serial and Parallel Pipelined NTT-Based Polynomial Modular Multiplication. 2025. IEEE Transactions on Very Large Scale Integration (VLSI) Systems 原文
