1. 论文概述#

【Paper】

HQC 是基于码的后量子 KEM。它的硬件实现同时面对三类不太友好的工作：稀疏向量与稠密多项式相乘、从伪随机流中采样不重复的索引，以及 KeyGen、Encaps、Decaps 之间大量可复用但时序不同的中间数据。论文的核心问题不是“怎样把一个乘法器做得更快”，而是怎样让采样、稀疏乘法和存储访问尽量共享资源，并且让它们在同一个执行窗口内重叠起来。

作者在 Artix-7 FPGA 上实现了三层设计：统一并行采样模块（PSM）、统一四路并行多项式乘法器（PPAM），以及细粒度重叠执行方案（FGOES）。论文还给出了 110 nm CMOS 的综合面积与功耗估算，但没有给出流片后的硅测量。[1] pp. 1-3, Abstract

一句话总结#

【Paper】

用一个可切换的四路采样器服务 CWW/FNB，用一个共享寄存器库服务四路稀疏乘法，再用数据到达即启动的调度把三种 HQC 操作重叠起来，以较少 BRAM 换取更高的系统级利用率。[1] pp. 4-10, Figs. 1-11

核心贡献#

【Paper】

1. PSM 统一支持固定重量采样（CWW）和固定非零采样（FNB），以 4 路候选生成和重复检测降低采样等待。
2. PPAM 用一个共享寄存器库驱动四个移位器，统一稀疏-稠密乘法的数据通路，减少为每一路复制的稠密多项式存储。
3. FGOES 让 PSM 产生的索引批次直接触发 PPAM，避免“采样全部结束后才开始乘法”的串行空洞。
4. FPGA 结果覆盖 HQC-1、HQC-3、HQC-5，另给出 110 nm 工艺下的面积、功耗和三种工艺角估算。[1] pp. 4-13, Tables I-V

2. 背景与相关工作#

【Paper】

HQC 在环 $\mathbb{F}_2[X]/(X^n-1)$ 上工作，核心硬件操作是按稀疏位置对稠密多项式做移位并 XOR。相比规则的定长乘法，它的访问地址取决于采样到的索引；相比普通随机数采样，HQC 还需要满足重量、范围、不重复等条件。HQC-1、HQC-3、HQC-5 的 $n$ 分别为 17669、35851、57637，参数越大，存储深度和扫描代价越明显。[1] pp. 3-4, Section III-A

已有工作通常分别优化采样器、稀疏乘法器或某一个 KEM 阶段。论文认为这种拆分会带来三种浪费：CWW 和 FNB 各自保留一套采样逻辑；四路乘法器各自维护稠密数据副本；采样和乘法之间用完整批次作为同步边界，导致计算单元等待。本文的技术定位，是把“相同的数据变换”提取成统一模块，再把同步边界从整段任务缩小到索引批次。[1] pp. 2-4, Table I

【Analysis】 这里的统一并不等于完全无参数。PSM 统一的是候选生成、模约减、重复检查和有效性提交的骨架；CWW 的全扫描语义、FNB 的范围检查，以及不同 $\omega$ 和 $n$ 仍然改变控制路径。PPAM 也只共享稠密数据访问与移位逻辑，累加 RAM、边界处理和控制状态仍然需要按实现参数配置。

3. 问题定义#

【Paper】

对稀疏多项式 $h$ 和稠密多项式 $r$，目标是计算

$$v=h\cdot r\bmod(X^n-1),\qquad h,r,v\in\mathbb{F}_2[X]/(X^n-1).$$

硬件输入不是一串已经排好序的索引，而是由 SHAKE/Keccak 伪随机流产生的候选值。PSM 必须输出满足如下条件的索引集合：数量为目标重量 $\omega$，索引在 $[0,n)$ 内，且没有重复。CWW 采样还要求相应的符号/比特信息；FNB 则只需要得到固定重量的非零位置。[1] pp. 3-5, Sections III-A and III-B

维度	本文实现边界
密码运算	HQC KeyGen、Encaps、Decaps 的硬件数据通路
采样模式	CWW 与 FNB，共享一个 PSM
并行度	PSM 四路候选；PPAM 四路索引/移位处理
FPGA 参数	HQC-1：$n=17669$、$\omega=75$；HQC-3：$n=35851$、$\omega=114$；HQC-5：$n=57637$、$\omega=149$
ASIC 结果	110 nm、目标频率 200 MHz 的综合估算
不应过度解读	论文没有流片测量、侧信道评估或端到端软件吞吐基准

4. 方法#

4.1 Overall Architecture#

【Paper】

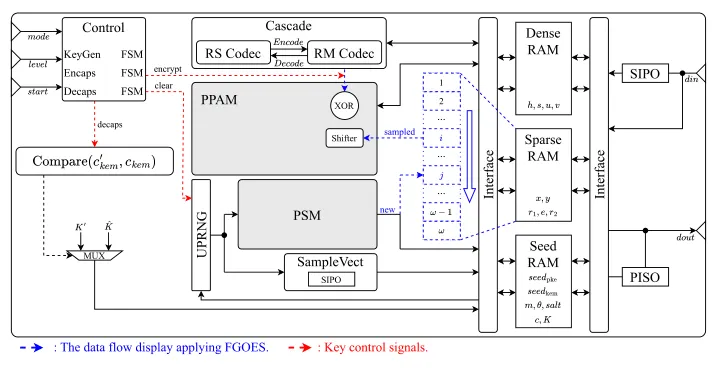

原文 Fig. 1，p. 4。图中蓝色数据路径表示计算流，红色控制路径表示三个全局 FSM 对 KeyGen、Encaps、Decaps 的协调。[1] p. 4, Fig. 1 and Table I

系统由四类主要模块组成：处理模块 PSM、PPAM、统一伪随机数生成器 UPRNG，以及种子、稀疏向量、稠密多项式和接口等存储资源。三种 KEM 操作共用这些模块；全局 FSM 负责在不同阶段切换数据源和写回目标，而局部模块只关心自己的 ready/valid 与地址协议。

论文的面积策略可以概括成一句话：把“算法上相似、时间上不一定同时发生”的工作放进统一模块，把“数据上相同、端口上容易冲突”的存储放进共享寄存器库。Table I 还明确列出无 DSP 模约减、四路并行、三级重叠和统一 UPRNG 等设计选择。[1] p. 4, Table I

4.2 PSM：统一的四路采样模块#

【Paper】

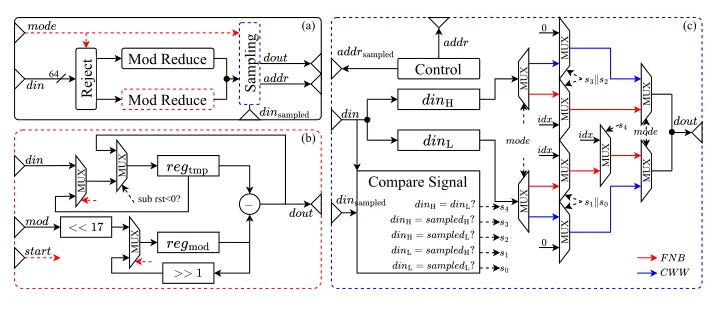

原文 Fig. 2，p. 5。PSM 将候选模约减、重复检查和有效索引提交组合为一个可切换模块。[1] p. 5, Fig. 2 and Section III-B

每个 32-bit 候选值先进入无 DSP 的移位-减法模约减器，再进入重复检测和有效性判断。对 HQC 参数，约减的模可以是 $n$ 或 $n-i$；论文给出的实现使用 17 轮迭代，完整候选路径通常需要 19 个周期：装载、迭代和输出各占固定阶段。这样做牺牲了一个乘法器换来的单周期吞吐，但避免把 DSP 资源锁在一个只服务采样的运算上。[1] pp. 5-6, Fig. 3

PSM 每次接收四个候选，先把它们与已保存索引比较，再处理同一批次内部的两两重复。重量为 $\omega$ 时，朴素重复检查次数为

$$t(\omega)=\frac{\omega(\omega+1)}{2}.$$

四路比较把一次输入批次中的检查工作摊开，理想情况下检查规模接近 $t(\omega)/4$。奇数重量的最后一个无效 lane 会被 mask，不能把它误计入有效吞吐。CWW 为了避免提前结束造成不同输入对应不同周期数，采用完整扫描；FNB 则在两个候选中任一个越界、重复或不满足条件时原子地丢弃这一对。[1] pp. 6-7, Figs. 3-7

1. 从 UPRNG 取四个候选值，并并行完成模约减。
2. 检查候选对既有索引、候选对内部重复，以及 CWW/FNB 对应的范围条件。
3. 若整批通过，则原子写入索引 RAM；否则丢弃无效 lane 或整对候选。
4. 当有效重量达到目标值时，向 PPAM 发出下一批索引的 valid 信号。

【Code】 官方 RTL 的 src/PSM.v 将 CandidateGen 与 Sampling 连接成带 need/valid 和双口存储接口的模块；src/ModReduce.v 的 A 实现是显式的移位-减法状态机，src/CandidateGen.v 则包含 $n$、$\omega$ 的范围检查和 CWW/FNB 选择。本文核对的提交为 1939f3a6b0e8fcd5a94407bf79ef15f6f603eeef。[2] commit 1939f3a6b0e8fcd5a94407bf79ef15f6f603eeef, src/PSM.v:102-180, src/ModReduce.v:28-105, src/CandidateGen.v:141-177

4.3 PPAM：四路稀疏-稠密乘法#

【Paper】

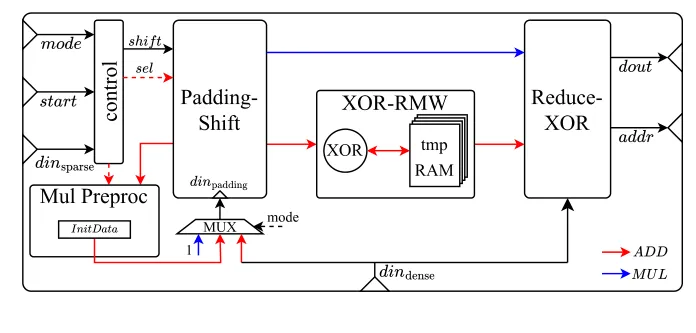

原文 Fig. 4，p. 6。PPAM 将四个索引批次映射到共享存储、移位和 XOR 累加路径。[1] p. 6, Fig. 4

PPAM 的基本操作是：读取稠密多项式的一个 128-bit word，根据稀疏索引的低 7 位做循环移位，再与对应累加值 XOR。若移位跨越 word 边界，需要从相邻 word 取数；论文把这一过程拆成 padding-shift、读改写和边界控制。对 $n=17669$ 的 HQC-1，$17669=138\times128+5$，因此需要 139 个 word，最后一个 word 只有 5 个有效比特。

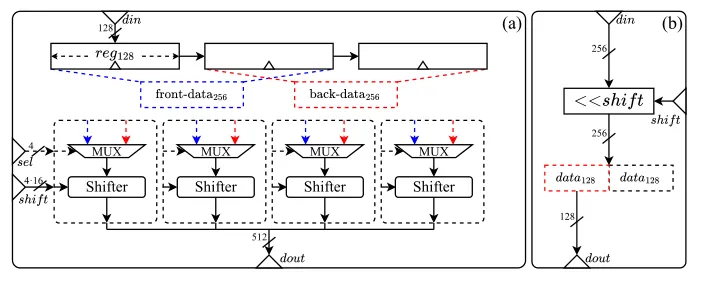

原文 Fig. 6，p. 7。一个共享寄存器库提供四路移位器所需的窗口数据。[1] p. 7, Fig. 6

旧式四路实现容易为每个移位器各保留一份稠密多项式副本。本文用共享寄存器库保存滑动窗口：一次读取的数据在局部寄存器中复用，再送入四个移位器。对索引 $s$，低 7 位决定 word 内移位，较高位决定全局 word 地址；跨界时用相邻寄存器补齐。这样减少的是“重复的稠密存储副本”，不是把所有累加 RAM 都消除。

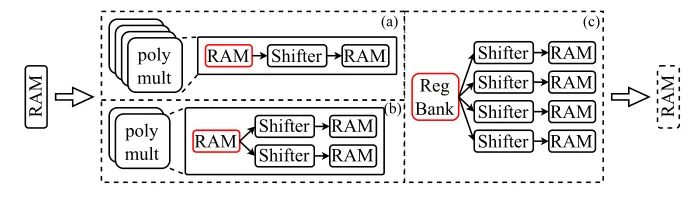

原文 Fig. 7，p. 7。边界 padding 与累加写回是共享寄存器库之外仍需独立处理的控制。[1] p. 7, Fig. 7

4.4 存储与调度：从完整批次同步到细粒度重叠#

【Paper】

PPAM 的存储组织可以分成四部分：临时累加 RAM、稠密数据 RAM、稀疏索引 RAM 和辅助 RAM。论文在系统级 FPGA 结果中报告总计 18 个 BRAM，其中 PPAM 临时累加占 8 个、稠密数据占 8 个、稀疏索引和辅助存储各占 1 个。共享寄存器库的作用是避免四份重复的稠密多项式 RAM，而不是让整个系统只需要一块 RAM。[1] p. 8 and p. 12, Figs. 8-9

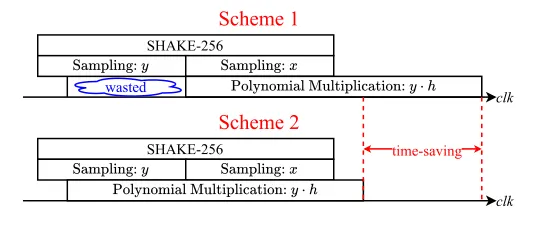

原文 Fig. 10，p. 9。四个索引写入后，PPAM 不等待整段采样结束就可以开始工作。[1] p. 9, Fig. 10

FGOES 把同步粒度缩小为“四个索引已经准备好”。在 PSM 继续产生下一批候选时，PPAM 消耗上一批索引，Encode 也可以把中间结果流入后续 XOR 归约。于是采样、稀疏乘法和编码不再严格串行，关键路径取决于三者在局部窗口内的最大服务间隔，而不是简单相加。

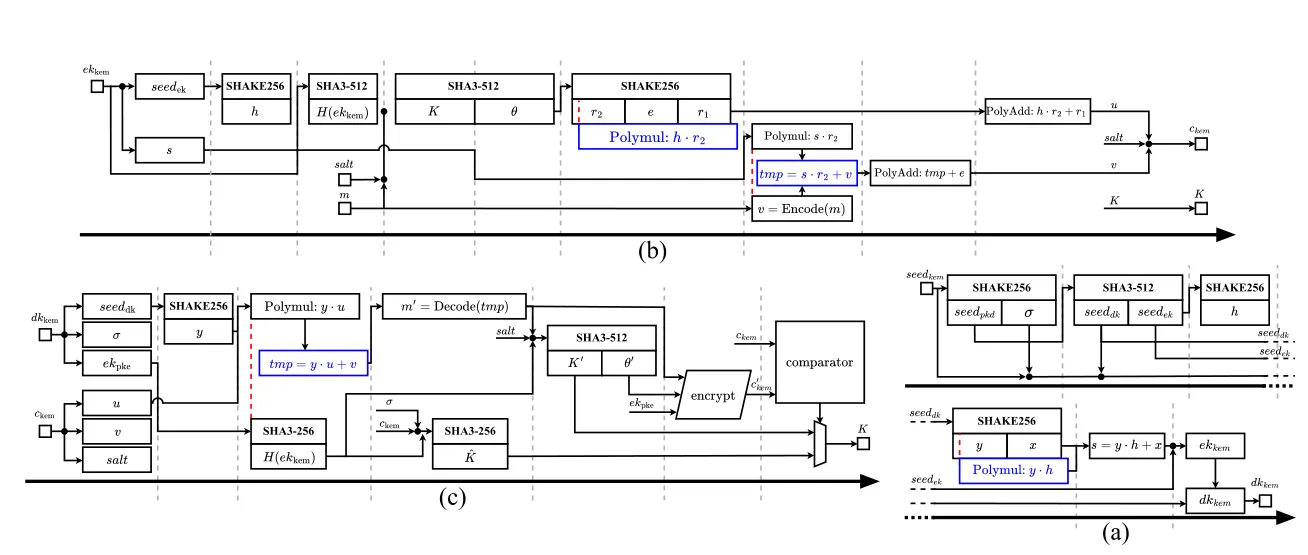

原文 Fig. 11，p. 10。不同 KEM 阶段复用同一重叠思想，但数据依赖决定了具体启动顺序。[1] p. 10, Fig. 11

论文给出的近似模型是：PSM 的双候选服务间隔约为 $\max(19,j)$，PPAM 消耗一批索引的时间与 $\lceil n/128\rceil$ 相关。以 HQC-1 为例，$\lceil17669/128\rceil=139$，这解释了为什么 PPAM 仍可能成为长阶段的主导项；FGOES 的价值在于让这 139-word 过程尽早启动，而不是改变其基本算术量。[1] pp. 9-10, Eqs. (8)-(9)

4.5 代码 / RTL 实现对照#

【Code】

官方仓库是一个围绕 PSM 的 Verilog 工程，不是论文中完整 HQC 加速器的全部复现实验包。src/PSM.v 默认参数包含 DW=32、N_MAX=57637 和 OMEGA_MAX=149；CandidateGen.v 默认范围覆盖 17669 到 57637，并实现 CWW/FNB 相关候选控制。仓库的 README 要求 CentOS 7、VCS O-2018.09、Vivado 2019.1，并提供 make sim 与 make syn 入口。[2] README.md, src/PSM.v:32-42, src/CandidateGen.v:30-47

这份代码能核对 PSM 的接口和模约减骨架，但仓库中没有论文系统级表 IV 所需的完整 KeyGen/Encaps/Decaps 工程、完整 test vector 或可直接复现全部 FPGA/ASIC 数字的脚本。因此下面的系统结果以论文 PDF 为准，不能声称由仓库独立重跑得到。

5. 实验#

5.1 Experimental Setup#

【Paper】

项目	设置
FPGA	Xilinx Artix-7 XC7A200T
FPGA 工具	Vivado；论文表格报告综合后的资源、频率和周期
参数集	HQC-1、HQC-3、HQC-5
PSM 并行度	4 路候选
PPAM 数据宽度	128 bit
ASIC 工艺	110 nm CMOS，目标频率 200 MHz
ASIC 状态	综合面积和 vectorless 功耗估算，非流片测量

论文的 FPGA 结果应当被理解为“该实现和该器件上的综合结果”，而不是所有 FPGA 的普适速度。ASIC 表 V 的功耗还使用了 10% 输入活动率，没有 workload VCD/SAIF；这会影响功耗数字的可比性。[1] pp. 10-13, Tables II-V

5.2 Main Results#

【Paper】

PSM 的原始结果如下；EqS 是论文使用的等效面积指标，DSP 为 0 表示该 PSM 实现没有使用 DSP。

参数	LUT	FF	DSP	BRAM	EqS	Freq (MHz)	Cycles	Latency (µs)	ATP
HQC-1，$\omega=75$	363	356	0	0.50	196.75	254	931	3.67	721.16
HQC-3，$\omega=114$	363	356	0	0.50	196.75	254	1843	7.26	1427.60
HQC-5，$\omega=149$	363	356	0	0.50	196.75	254	3040	11.97	2354.80

PPAM 的结果则显示了统一四路数据通路的主要成本：LUT 与 FF 明显增加，BRAM 为 8，但论文没有在该表中报告 DSP 数量，不能把缺失写成 0。

参数	LUT	FF	DSP	BRAM	EqS	Freq (MHz)	Cycles	Latency (µs)	ATP
HQC-1，$\omega=66$	3096	1865	未报告	8	2470	213	2519	11.83	29.21
HQC-3，$\omega=100$	3096	1865	未报告	8	2470	213	7331	34.42	85.01
HQC-5，$\omega=131$	3096	1865	未报告	8	2470	213	15367	72.15	178.20

以上对应原文 Table II 和 Table III，数值来自论文表格而不是按四舍五入后的频率重新推测。[1] p. 11, Tables II-III

5.3 资源与效率分析#

【Paper】

完整系统在 Artix-7 上的公共资源和频率为 LUT 22702、FF 12350、DSP 0、BRAM 18、EqS 9491.50、194 MHz。各 KEM 阶段的周期和延迟如下：

参数	KeyGen cycles / µs	Encaps cycles / µs	Decaps cycles / µs	ATP
HQC-1	4767 / 24.57	9112 / 46.97	12361 / 63.72	1283.80
HQC-3	11173 / 57.59	23548 / 121.38	31707 / 163.44	3250.01
HQC-5	21783 / 112.28	45650 / 235.31	62765 / 323.53	6369.97

论文报告的 HQC-1 ATP 相对已有实现提升 2.05×、2.44×、3.49×、5.70× 和 11.02×；HQC-3 相对一个选定基线为 2.33×，HQC-5 为 2.25×。这里的“提升”是论文表 IV 的对比结果，不能把它解释成单独 PSM 或 PPAM 的加速比。[1] p. 12, Table IV and Section V-D

【Analysis】 用周期除以频率可以检查延迟量级。例如完整系统 HQC-1 Encaps 的 $9112/194\,\text{MHz}\approx46.97\,\mu\text{s}$，与表中一致。对单模块结果也能做同样检查：PSM 的 $931/254\,\text{MHz}\approx3.665\,\mu\text{s}$，四舍五入后为 3.67 µs。它说明表格内部是自洽的，但不等于独立验证了综合约束、布局布线或测量环境。

5.4 ASIC 结果与边界#

【Paper】

110 nm CMOS 结果中，存储宏约 4.55 mm²，占典型工艺角总面积 5.59 mm² 的 81.4%。标准单元面积约 1.03–1.10 mm²，对应约 1097–1111 kGE；总面积在 TT/SS/FF 三个工艺角分别为 5.59/5.66/5.58 mm²，估算功耗为 122.80/98.41/166.40 mW。设置为 200 MHz、5 ns 时钟，I/O delay 30%，setup uncertainty 10%。[1] p. 13, Table V and Section V-E

【Analysis】 这组数字最重要的结论不是“ASIC 一定更省电”，而是 HQC 的存储宏已经是面积主项。继续复制并行稠密数据通路会很快被 BRAM/SRAM 面积吞掉；共享寄存器库和批次重叠只有在不把控制复杂度、端口冲突和时序裕量重新推高时才有意义。

6. 方法分析#

6.1 为什么有效？#

【Analysis】

这篇工作的收益来自三个依赖关系变化：

1. PSM 把 CWW/FNB 的共同部分统一，减少两套候选生成、约减和比较硬件；四路输入又把重复检查摊到同一批次。
2. PPAM 把四路移位器需要的窗口数据放进共享寄存器库，消除四份稠密多项式副本，同时保留四路 XOR 计算。
3. FGOES 把启动条件从“整个稀疏向量已经生成”改为“下一批四个索引已经写入”，让采样延迟能够被 PPAM 的长乘法阶段覆盖。

因此，FGOES 的系统收益不是把公式中的乘法次数变少，而是降低了等待时间；PSM 和 PPAM 的局部资源则决定了重叠能否稳定维持。

6.2 核心创新#

【Paper】

1. 统一 PSM：CWW 和 FNB 共享模约减、重复检查及提交路径。
2. 无 DSP 的移位-减法模约减：在 FPGA 中以 LUT/FF 换取 DSP 空间。
3. 统一 PPAM：四路乘法共享寄存器库、窗口数据和控制骨架。
4. FGOES：在采样、稀疏乘法、编码/归约之间建立细粒度流水。
5. 统一 UPRNG：共享 1600-bit Keccak 状态，并提供 64-bit 外部接口以服务 SHA3/SHAKE。[1] pp. 4-10, Table I and Figs. 1-11

6.3 与已有方法的本质区别#

【Paper】

维度	常见拆分式实现	本文实现
采样	CWW/FNB 各自维护专用路径	一个 PSM 通过模式控制切换
稀疏乘法	每一路保留独立稠密数据副本	共享寄存器库驱动四路移位器
同步边界	采样完成后启动乘法	四索引批次到达即启动 PPAM
存储代价	并行度增加时复制 RAM	18 BRAM 的系统级组织，复制受控
评价重点	单模块或单阶段延迟	三种 KEM 阶段的系统级周期、ATP

论文把统一模块、共享存储和三级重叠作为一个组合来评价；只抽取其中一项，很难复现表 IV 的系统级差异。[1] pp. 4 and 12, Tables I and IV

6.4 代价与适用条件#

【Paper】

统一 PSM 需要模式、范围和有效性判断；共享寄存器库需要跨 word 边界的 padding 与读改写控制；FGOES 需要更细的 valid/ready、写回和阶段依赖。因此，资源减少并不意味着控制逻辑免费。论文的 PSM 和 PPAM 单模块结果也显示，系统级性能依赖重叠是否能够长期保持，而不能只看某一块模块的频率。[1] pp. 5-10, Sections III-B to III-D

【Analysis】 这套设计最适合参数固定、任务重复、片上存储占主导的 HQC 加速器。如果目标是频繁改变 $n$、$\omega$、数据宽度或采样语义，统一控制器的验证成本会增加；如果外部内存成为瓶颈，减少片上副本也可能被总线等待抵消。

7. 局限性#

7.1 作者明确提出的局限#

【Paper】

论文给出的实现和评估仍有几个边界：FPGA 部分是特定 Artix-7 器件上的综合结果；ASIC 部分是 110 nm 工艺下的面积和 vectorless 功耗估算；官方代码仓库主要覆盖 PSM 相关 RTL，不能直接复现完整系统表格。论文还说明 CWW 的全扫描是为该路径消除提前终止带来的周期差异，并不等于对整个 HQC 实现完成了一般性的侧信道防护。[1] pp. 5, 13-14, Sections III-B and VI

7.2 自己分析得到的局限#

【Analysis】

1. 表 IV 的系统结果缺少本文可独立运行的完整 RTL、test vector 和脚本；读者能核对结构和表格，但不能仅靠公开仓库复现所有周期。
2. FGOES 把采样和乘法重叠后，平均吞吐可能提高，但最坏情况仍受无效候选、重复检查和边界 padding 影响；需要长序列统计而不只是一次 latency 才能判断稳定收益。
3. 论文没有功耗轨迹、EM/功耗侧信道、高阶掩码或 profiling 评估。即使 CWW 路径使用全扫描，也不能据此推断系统具备侧信道安全性。
4. ASIC 面积主要由存储宏贡献；迁移到不同 SRAM 编译器或更先进工艺时，BRAM/SRAM 宏比例、端口数和漏电特性都可能改变设计排序。

8. 启发与研究思考#

【Analysis】

• 假设 1： 如果把 PSM 的重复检查从全量历史索引改成分 bank 的摘要或布谷鸟式过滤器，平均采样延迟可能下降，但需要用精确比较作为误报后的确认路径；实验应分别统计候选拒绝率、最坏周期和额外 LUT。
• 假设 2： PPAM 的共享寄存器库值得继续沿着“动态窗口 + SRAM 预取”探索；最小实验是比较四路、八路和不同 word 宽度下的 BRAM、LUT、频率与边界 stall，而不是只比较乘法器数量。
• 假设 3： FGOES 可以扩展成带 credit 的弹性流水线，让 PSM 根据 PPAM 的 occupancy 调整候选生成速率；验证条件是低概率无效候选不会把 back-pressure 扩散到 Keccak 和 KEM 全局 FSM。
