KHNTT 论文精读：从四路分解到可配置多项式乘法器

1. 论文概述#

【Paper】 KHNTT 面向后量子密码中的多项式乘法：既要减少运算量，又要让计算、存储和控制在不同参数下协同工作。论文将四路分解、Karatsuba 重组和统一 radix-4 蝶形结合起来，再用交叉存储与连续装载安排数据流。[1] §I、§III–IV，pp.3410、3413–3419

一句话总结： 先把长多项式乘法拆成更省模乘的短变换与重组，再让各阶段共享计算资源，并及时供给数据。

核心贡献：

1. 用四路分解缩短子变换，以 Karatsuba 复用交叉乘积，降低完整乘法的模乘次数。
2. 设计统一 radix-4 蝶形，将 NTT、INTT 和重组中的乘加操作映射到同一数据通路。
3. 将交叉写回、流水调度与 CTC/RTC 配置结合，在 FPGA 上给出不同并行度和参数下的资源、延迟与 ATP。

【Analysis】 这篇论文适合沿着“运算图如何成为硬件”来读。四路分解改变任务的大小，Karatsuba 改变任务间的依赖，统一蝶形与存储调度再决定这些任务怎样执行。贯穿全文的问题是：少做的模乘，最终能换来多少延迟和面积收益？

2. 背景与相关工作#

【Paper】 NTT 将多项式卷积转成变换域中的逐点乘法。一次完整乘法包括前向变换、点乘和逆变换，各阶段还需要保存中间值、访问旋转因子并组织系数顺序。随着并行度提高，存储端口和阶段衔接也会参与决定执行时间。[1] §II，pp.3411–3413

论文沿用了三类思路：PtNTT 类分解通过缩短子变换缓和单位根条件；Karatsuba用加减法换取更少的交叉乘法；高基数 NTT把更多计算合并到一次蝶形中，减少迭代层数。KHNTT 将它们组织成一套多项式乘法流程，并设计与之匹配的计算单元和数据布局。[1] §II–III，pp.3411–3415

【Analysis】 这里的设计难点在于：减少乘法会引入新的加减与中间结果，增加并行单元又会提高访存需求。读 KHNTT 时，值得同时跟踪两条线——每个结果依赖哪些运算，以及这些操作数在什么时候、从哪里进入蝶形。

3. 问题定义#

【Paper】 给定两个含 $n$ 个系数的多项式 $f,g$，目标是计算

$$h(x)=f(x)g(x)\bmod(x^n+1,q),\qquad f,g,h\in R_q=\mathbb Z_q[x]/(x^n+1).$$

由于 $x^n=-1$，高次项回卷时需要变号，属于负循环卷积。全文用 $n$ 表示系数个数，用 $k=\lceil\log_2q\rceil$ 表示模数位宽。[1] §II、§III-C，pp.3411–3415

项目	运算与配置说明
输入、输出	两个系数向量输入，一个模 $q$ 的乘积系数向量输出
主要实验参数	$(n,q)=(256,3329),(256,8380417),(1024,12289)$
算术范围	NTT、INTT、点乘及 KHNTT 重组需要的模加减、模乘
编译时配置 CTC	综合前确定并行单元数、数据通路等硬件组织
运行时配置 RTC	在已实现硬件的能力范围内切换参数，复用固定物理资源
不在测量范围内的完整任务	密钥生成、封装／解封装、签名／验签；这些任务没有对应的端到端结果

在素数域中，完整负循环变换需要本原 $2n$ 次单位根。四路分解后，子多项式长度变为 $n/4$，相应的完整负循环子变换需要本原 $n/2$ 次单位根。这个条件决定了下一节为何能对 $q=3329$ 使用短变换。

4. 方法#

4.1 整体架构#

【Paper】

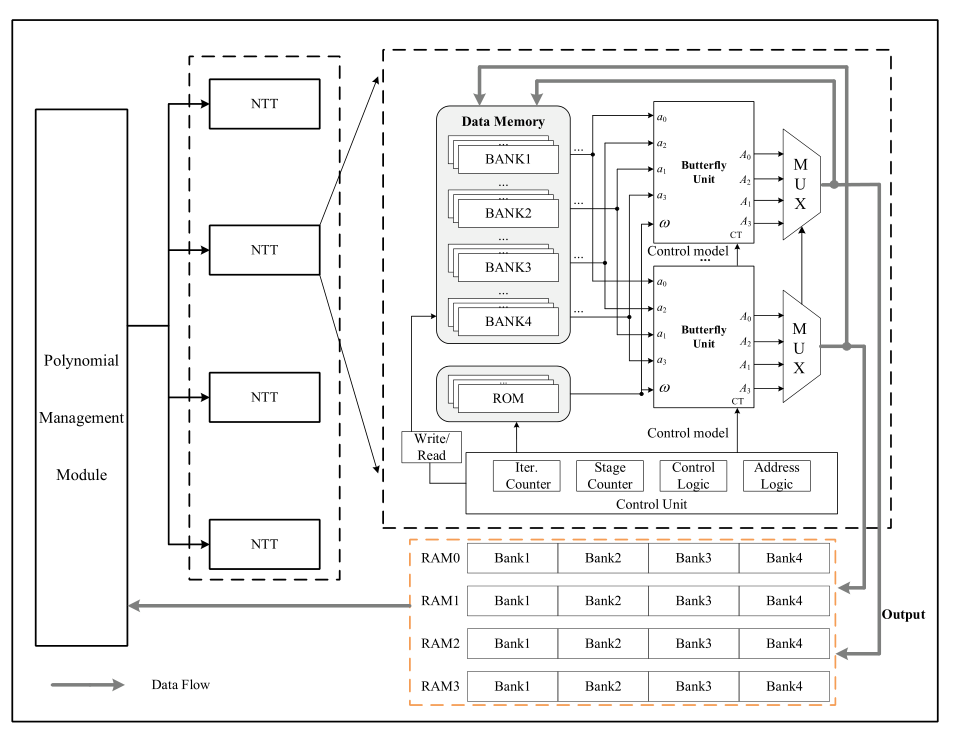

原文 Fig. 1，p.3416。图中展示的是算法分组与计算、存储资源之间的组织关系。

一次乘法从系数分组开始：管理模块将每个输入拆成四个子多项式，各组执行前向变换，再计算对角乘积和交叉项，组合出四组输出，最后逆变换并交错还原系数。计算模块读取分 bank 的数据存储和旋转因子存储，控制器负责阶段切换、地址生成与延迟对齐。[1] §IV-A，pp.3416–3417 BU（butterfly unit）表示蝶形计算单元。图中给出四路子变换及其内部的计算、存储组织；实验进一步比较了 4、8 和 16 BU 的设计点。[1] Fig. 1、Table III–IV，pp.3416、3420–3421

4.2 四路分解与 Karatsuba 重组#

【Paper】 令 $m=n/4$、$z=x^4$，将输入按系数下标对 4 取余分组：

$$f(x)=\sum_{j=0}^{3}x^jF_j(x^4),\qquad F_j(z)=\sum_{i=0}^{m-1}f_{4i+j}z^i.$$

$g$ 同样分为 $G_0,\ldots,G_3$。子多项式位于 $\mathbb Z_q[z]/(z^m+1)$ 中，因此处理的是四个长度为 $m$ 的问题。分组相当于将整个系数序列重排成四个步长为 4 的子序列。[1] §III-C、Algorithm 2，pp.3414–3415

例如 $n=256$ 时，每组有 64 个系数。$q=3329$ 满足 $128\mid(q-1)$，因此可以完成这些子变换；原始 256 点完整负循环变换要求的 $512\mid(q-1)$ 则不成立。分解解决了子变换问题，接下来要把四组之间的交叉乘积组合回来。

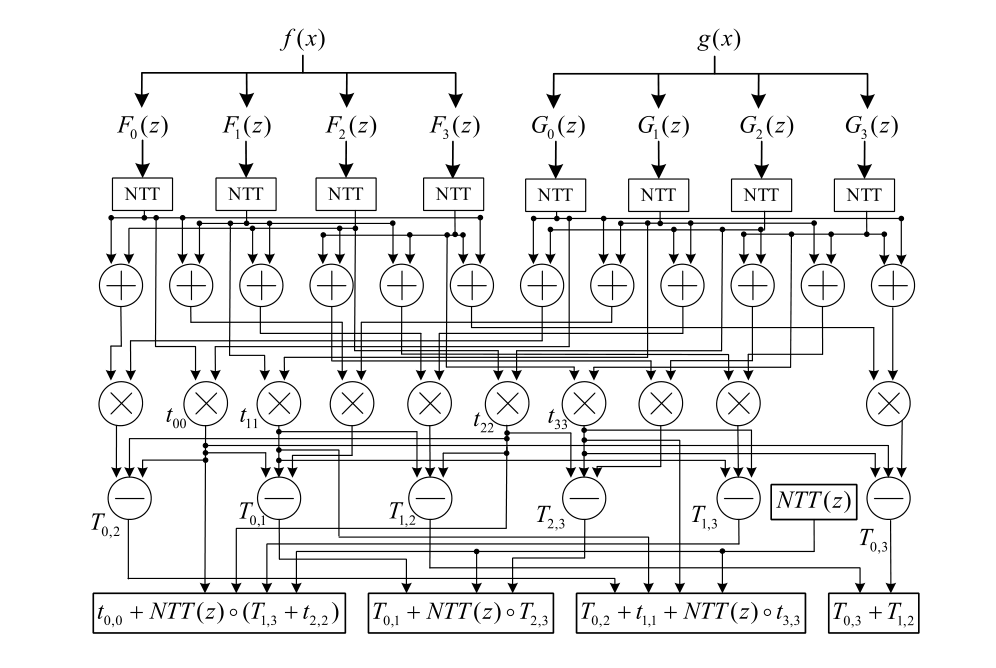

原文 Fig. 2，p.3417。每个 NTT 方块代表一组完整子变换，下方展开变换完成后的逐点乘法与重组。横向连线展示了中间结果如何被多个交叉项复用。

为了把重组过程写清楚，记 $A_j=\operatorname{NTT}(F_j)$、$B_j=\operatorname{NTT}(G_j)$，$\circ$ 表示逐点乘法。先计算四个对角项，再计算六个成对交叉项：

$$d_j=A_j\circ B_j,\qquad T_{j,k}=(A_j+A_k)\circ(B_j+B_k)-d_j-d_k\quad(j<k).$$

这样，$A_jB_k+A_kB_j$ 就由一次新乘法和若干加减得到。令 $Z=\operatorname{NTT}(z)$，最终四组结果为

$$\begin{aligned} H_0&=d_0+Z\circ(T_{1,3}+d_2),\\ H_1&=T_{0,1}+Z\circ T_{2,3},\\ H_2&=T_{0,2}+d_1+Z\circ d_3,\\ H_3&=T_{0,3}+T_{1,2}. \end{aligned}$$

所有运算均模 $q$。对 $H_0,\ldots,H_3$ 分别做 INTT，再放回下标 $4i+j$，即可恢复 $h$。式中的 $Z$ 对应跨过四组边界时引入的 $z=x^4$ 因子，在变换域中通过逐点模乘参与重组。[1] Algorithm 2，第 16–18 行，p.3415

【Analysis】 上式包含四个对角乘积、六个交叉项乘积和三个 $Z$ 乘积，共 $13m$ 次标量模乘。再计入八次前向子变换、四次逆向子变换，并沿用论文“每个 radix-4 蝶形四次模乘”的计数口径，总数为

$$12m\log_4m+13m=3n\log_4n+\frac n4.$$

论文以 $3n\log_4n+n$ 作为同口径 radix-4 完整乘法基线，所以节省的是 $3n/4$ 次模乘。$n=256$ 时为 $3328\to3136$，减少 5.77%；$n=1024$ 时为 $16384\to15616$，减少 4.69%。绝对节省随 $n$ 增长，相对比例则逐渐减小。这组数值衡量的是模乘工作量，硬件的资源与执行时间将在第 5 节一起比较。对于 $q=3329$，这里的完整负循环基线用于运算计数对照，实际执行仍采用满足单位根条件的子变换。

论文的计数模型进一步比较分解深度 $\alpha$，其中 $\alpha=1$（一次四路分解）取得最少模乘次数。[1] Eq. (8)、Fig. 6，pp.3414、3419 上述重组等式的独立检查覆盖五组参数、25 个输入用例，均与朴素负循环乘法一致；脚本及结果见文末资料。

4.3 统一蝶形与模约减#

【Paper】 radix-4 优化首先来自公共乘积的复用。用简化符号写一次蝶形：先形成 $b=a_1\omega_1$、$c=a_2\omega_2$、$d=a_3\omega_3$，再形成

$$p=a_0+c,\quad q'=a_0-c,\quad r=b+d,\quad s=(b-d)\omega_4.$$

四个输出组合为 $p+r,q'+s,p-r,q'-s$；具体输出地址服从变换的排列约定。这样一共需要四次模乘和八次模加减。论文对比的未优化形式为五次模乘和十二次模加减，因此蝶形内部模乘减少 20%，总算术操作数由 17 变成 12，减少 29.4%。[1] §III-A/B、Algorithm 1，pp.3413–3414

蝶形内部的公共乘积复用与上一节的分解优化作用于不同层次：前者压缩一次蝶形的算术操作，后者在采用这一蝶形后，进一步减少完整乘法的模乘总数。

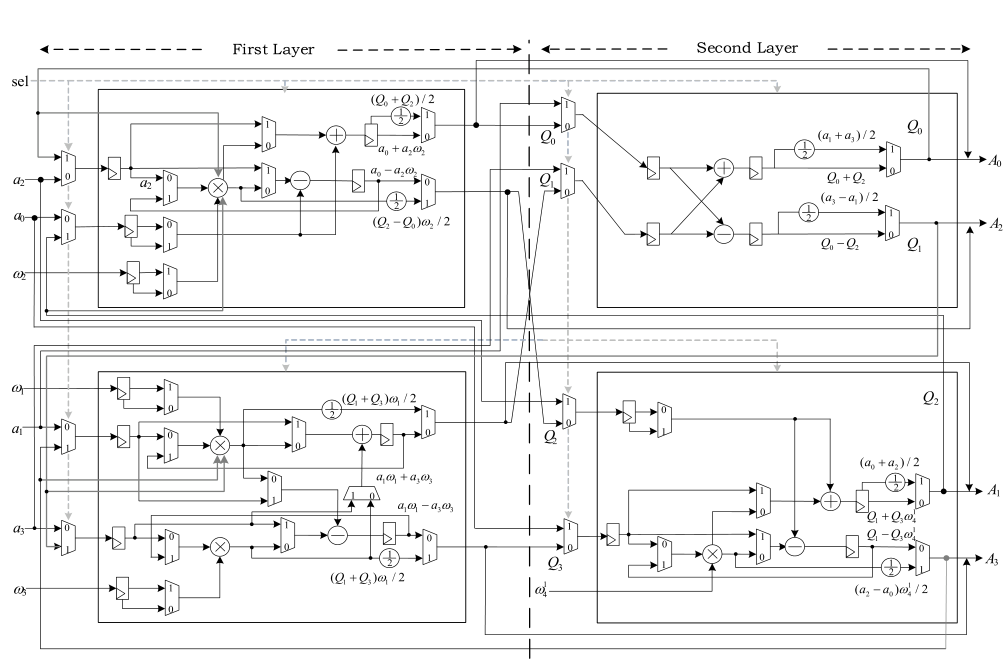

原文 Fig. 3，p.3417。选择器、寄存器和模除 2 路径，是复用与流水线对齐的实际成本。

统一 BU 通过路径选择复用模乘、模加减资源，以承担 NTT、INTT，以及 Karatsuba 所需的 $(a+b)(c+d)-e-f$ 类操作。逆变换中的缩放也进入数据通路。对奇数模数，模除 2 通过“偶数直接右移、奇数加 $q$ 后右移”实现，选择器和寄存器负责路径切换与流水对齐。[1] §IV-B，p.3417

模约减采用改进 Barrett 方法：提前准备与模数相关的近似倒数，将常数表示成带符号的二次幂之和，以移位和加减替代约减内部的部分常数乘法。例如 $8380417=2^{23}-2^{13}+1$。数据乘积 $a\times b$ 由乘法器产生，约减阶段再以移位、加减处理与模数相关的常数运算。[1] §III-D、Table I，pp.3415–3416

原文 Table II 在 $q=8380417$ 下报告了以下约减器结果：

约减方法	流水级数	LUT	FF	CARRY8
Montgomery	3	198	156	13
Barrett	3	135	92	8
Fast modular reduction	3	56	0	4
K²-RED	1	82	7	8
本文 optimized Barrett	2	84	5	7

[1] Table II，p.3419

来源：Table II，p.3419。表中同时列出流水级数和原生资源，便于观察约减器在寄存器、组合逻辑与延迟之间的取舍。

4.4 存储组织与流水调度#

【Paper】 radix-4 蝶形每次处理四个输入和四个输出，并行计算要求存储系统同步供给这些操作数。论文把数据分 bank 保存，并在阶段结束时交叉写回，使下一阶段需要共同参与蝶形的系数分布到不同 bank。[1] §IV-C/D，pp.3418–3419

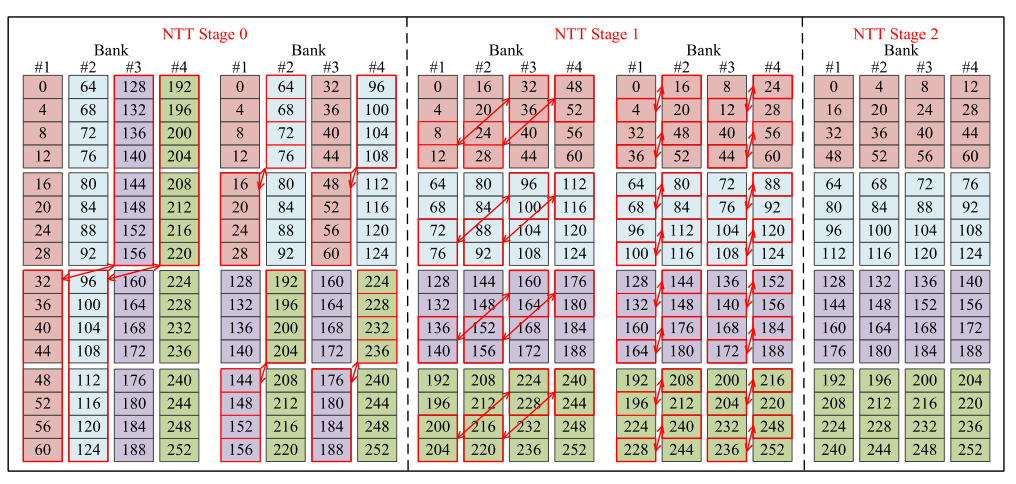

原文 Fig. 5，p.3418。图中数字沿用原始多项式的系数下标，展示一个 64 系数分组的三层 radix-4 处理。

以图中第一行的 $f_0,f_{64},f_{128},f_{192}$ 为例，它们同属 $F_0$，却必须供一次蝶形从四个 bank 读出。它们的原始下标对 4 取余都为零，因此 bank 地址还要随子变换阶段与迭代位置变化。交叉写回的作用，就是把下一次蝶形需要的四个系数重新分散到四个 bank 中，并与流水线的读写时刻对齐。

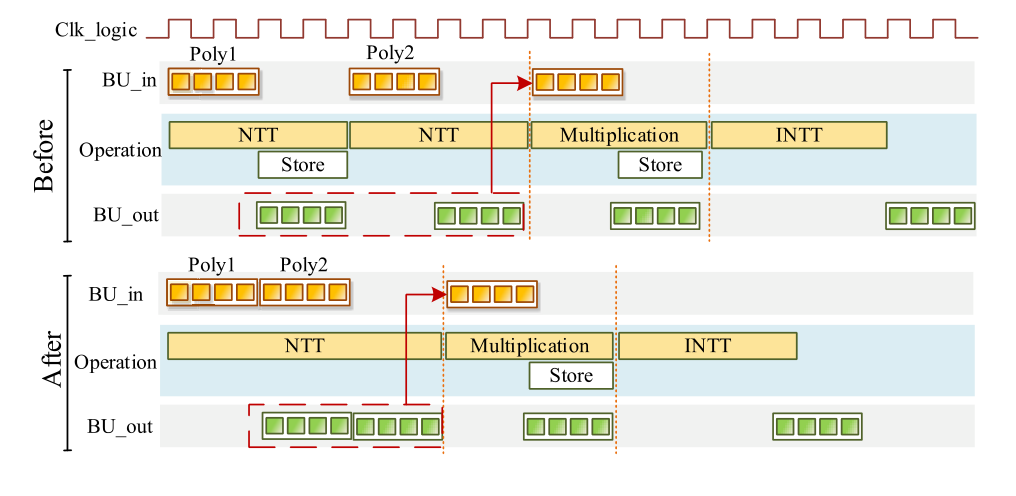

原文 Fig. 4，p.3418。连续装载两个输入并衔接计算，减少阶段间等待。

调度优化则让两个输入的流式装载与计算更紧密地衔接，缩短中间结果等待下一阶段的时间。论文的 1024 点示例中，总周期由 332 降至 295，数据传输等待由 76 降至 39。[1] §IV-C，p.3418

【Analysis】 在这一调度示例中，等待周期减少 $(76-39)/76=48.68\%$，总周期减少 $(332-295)/332=11.14\%$，整体获得约 $1.13\times$ 加速。优化保留了计算任务，通过让装载和计算衔接得更紧密，缩短阶段之间的空闲时间。

4.5 官方代码与论文的对应关系#

【Code】 本次检查固定在官方仓库提交 6217c5312123 ↗。以下对照来自源文件静态阅读。[2] KNTT-C/kntt/kntt.cpp；PTNTT-Radix4-Python/poly_ptntt_radix_4.py；KHNTT-Hardware/256/src

文件	实际能确认的内容
KNTT-C/kntt/kntt.cpp ↗	poly_2Iptntt_kara 包含按 $4i+j$ 分组、对子多项式变换以及 Karatsuba 交叉项组合
PTNTT-Radix4-Python/poly_ptntt_radix_4.py ↗	包含 radix-4 NTT/INTT、分组、旋转因子及数据文件生成；当前示例采用 PtNTT 的额外移位子多项式路径，与 Fig. 2 的十个基础乘积组织不同
KHNTT-Hardware/256/src/NTT_TOP.v ↗	有参数装载、旋转因子装载、数据装载，以及 NTT、INTT、系数乘法等操作码；计算计时与装载阶段分开
KHNTT-Hardware/256/src/modular_mul.v ↗	q 写为 parameter q = 8380417，约减表达式使用固定切片；该文件没有运行时模数输入

256 点目录中，顶层提供参数装载接口，而模乘模块仍采用固定模数约减。复现 RTC 时，需要先确认所选工程中参数从顶层到约减单元的传递路径。该目录的 testbench 还使用机器相关的绝对路径，运行前要替换为本地数据文件路径。[2] KHNTT-Hardware/256/src/NTT_TOP.v:196；src/modular_mul.v:29；tb/tb_ntt.v

5. 实验#

5.1 实验设置#

【Paper】

项目	实验条件与测量范围
工具	Xilinx Vivado 2019.2
实现阶段	FPGA 综合、布局布线后的实现结果
器件型号	xc7vx690tffg1761-2、xcku060-ffva1156-2、xc7z020clg484-3
表中平台缩写	V7、X6、A7；下文保留原表标签，复现时应以具体 part 为准
Table III	单次 NTT 性能
Table IV	完整多项式乘法；表注描述为两次前向变换、一次点乘和一次逆变换的整体流程
配置类别	CTC 与 RTC 分组比较；RTC 使用固定最大位宽的物理资源
I/O 与配置开销	主机传输与参数切换开销的计入方式未报告
精确周期、启动间隔 II	未为每个表格设计点独立报告
功耗	4 BU Virtex-7 配置的 Vivado Power Analyzer 实现后最坏情况估计为 0.631 W

[1] §V、Table III–IV，pp.3419–3422

来源：§V、Table III–IV，pp.3419–3422。功耗为工具估计值，活动率与执行窗口未报告。

5.2 原始结果#

【Paper】 先看 Table III 的三个 Ours 单次 NTT 设计点。LUT、FF 和 DSP 分别与后面同参数 4 BU 的完整乘法配置一致，BRAM 则由这里的 12 增加到完整乘法表中的 16。

平台	$n/k$	BU	MHz	延迟（μs）	LUT	FF	BRAM	DSP	TP 原值	ATP 原值
A7	256/12	4	264	0.28	3104	2240	12	32	10971	2.74
X6	256/23	4	227	0.35	7984	6280	12	32	16823	5.15
V7	1024/14	4	250	1.18	3916	3224	12	32	12149	12.602

[1] Table III，p.3420

来源：Table III，p.3420。TP 的单位问题在下一节说明。

Table IV 的 CTC 完整乘法结果如下，每行对应一个参数、平台和 BU 数确定的设计点。

平台	$n/k$	BU	MHz	延迟（μs）	LUT	FF	BRAM	DSP	TP 原值	ATP 原值
A7	256/12	4	264	0.90	3104	2240	16	32	3408	10.01
A7	256/12	8	247	0.78	6456	5440	28	64	3938	16.58
X6	256/23	4	227	1.24	7984	6280	16	32	4748	19.86
X6	256/23	8	205	1.11	16472	14400	28	64	5319	34.62
V7	1024/14	4	250	4.05	3916	3224	16	32	3538	48.28
V7	1024/14	8	229	2.60	7640	6336	28	64	5514	58.21

RTC 完整乘法的三个参数点共用 A7、16 BU、184 MHz，以及 32240 LUT、27744 FF、52 BRAM、128 DSP。

$n/k$	延迟（μs）	TP 原值	ATP 原值
256/12	0.71	4326	43.05
256/23	1.02	5772	61.85
1024/14	1.75	8192	106.1

[1] Table IV，p.3421

来源：Table IV，p.3421。下方保留完整比较行，工作编号与比较倍数沿用 KHNTT 论文。

展开 Table IV 的完整比较数据

表中 * 表示原表选用本文 8 BU 结果比较，§ 表示选用 16 BU 结果比较；括号内为原表报告的比较倍数。k 为位宽。

CompSet：CTC

工作（原编号）	平台	n/k	BU	MHz	μs	LUT	FF	BRAM	DSP	TP 原值	ATP 原值
[11]	V7	256/13	4	278	2.2	1288	888	4.5	12	1513 (2.25×)	8.41 (0.84×)
[11]	V7	256/13	8	256	1.2	6245	1864	12	24	2773 (1.42×)	14.68 (0.89×)
[32]	A7	256/12	4	273	1.13	4619	4166	16	8	2722 (1.25×)	11.53 (1.15×)
Ours	A7	256/12	4	264	0.9	3104	2240	16	32	3408	10.01
Ours	A7	256/12	8	247	0.78	6456	5440	28	64	3938	16.58
[9]	X6	256/23	4	250	4	5478	4955	6	12	1475 (3.22)	33.84 (1.7×)
[9]	X6	256/23	8	220	2.5	11006	8791	12	24	2355 (2.12)	42.52 (1.22)
[9]	X6	256/23	16	194	1.98	26250	15171	24	48	2973 (1.69×)*	75.91 (-)
[12]	A7	256/23	radix-16	183	0.87	12720	7834	14.5	8	606	26.02
Ours	X6	256/23	4	227	1.24	7984	6280	16	32	4748	19.86
Ours	X6	256/23	8	205	1.11	16472	14400	28	64	5319	34.62
[11]	V-7	1024/14	4	189	15.07	1467	930	4.5	13	951 (3.72×)	62.06 (1.29×)
[11]	V-7	1024/14	8	179	8.05	3472	1789	7.5	25	1781 (3.10×)	66.19 (1.14×)
[11]	V-7	1024/14	16	172	4.28	8515	3618	12	49	3350 (1.65×)*	72.91 (-)
Ours	V7	1024/14	4	250	4.05	3916	3224	16	32	3538	48.28
Ours	V7	1024/14	8	229	2.6	7640	6336	28	64	5514	58.21

CompSet：RTC

工作（原编号）	平台	n/k	BU	MHz	μs	LUT	FF	BRAM	DSP	TP 原值	ATP 原值
[22]	A7	512/14	8	186	5.9	11000	5182	64	12	1215 (-)	185.3 (1.75)
[22]	A7	256/23	8	140	5.307	11000	5182	64	12	1109 (-)	166.7 (2.7×)
[22]	A7	512/14	32	126	3.4	63000	18000	48	256	2108 (-)	350.2 (-)
[22]	A7	256/23	32	126	2.74	63000	18000	48	256	2150 (2.68×)§	282.22 (-)
[23]	A7	256/24	8	140	3.86	11100	8700	4	32	1591 (-)	59.83 (0.97)
[23]	A7	256/24	32	135	2.63	44800	34500	16	128	2336 (2.47×)§	164.11 (-)
Ours	A7	256/12	16	184	0.71	32240	27744	52	128	4326	43.05
Ours	A7	256/23	16	184	1.02	32240	27744	52	128	5772	61.85
Ours	A7	1024/14	16	184	1.75	32240	27744	52	128	8192	106.1

原表 [12] 的 TP 为 606；按同一行 $n=256$、$k=23$、延迟 0.87 μs 代入表注公式，得到约 6768 Mbit/s。这里保留 606，并将该处记为原表的数值不一致。

5.3 如何解释吞吐率与 ATP#

【Paper】 原文的面积时间积定义为

$$A_{\mathrm{eq}}=\mathrm{LUT}+100\,\mathrm{DSP}+300\,\mathrm{BRAM},\qquad \mathrm{ATP}=\frac{A_{\mathrm{eq}}\times L_{\mu s}}{1000}.$$

这一论文自定义面积模型将 LUT、DSP 和 BRAM 加权相加，FF 单独列在资源表中。BRAM 的数量沿用原表计数，便于在同一口径下比较各设计点。[1] Table III–IV 表注

【Analysis】 用 A7、256/12、4 BU 完整乘法一行复算，可得 $A_{\mathrm{eq}}=11104$，以及 $11104\times0.90/1000=9.9936$；原表写为 10.01。9.9936 是按公开数值精度计算的结果，10.01 为作者报告值，二者分别记录。

同一参数从 4 BU 增加到 8 BU 后，频率从 264 降至 247 MHz，延迟从 0.90 降至 0.78 μs，速度约提升 15.4%，原表 ATP 从 10.01 增至 16.58，增加约 65.6%。在 1024 点配置上，4→8 BU 带来约 1.56× 加速，ATP 仍由 48.28 增至 58.21。这几组结果呈现了清楚的取舍：更多 BU 缩短计算时间，新增算术、存储资源与频率下降则推高面积时间积。

吞吐率按作者表注的公式计算：

$$\mathrm{TP}=\frac{n\times\operatorname{bits}(q)}{L_{\mu s}},$$

计算结果的量纲是 Mbit/s，但表头标成 MB/s。例如 RTC 的 1024/14 一行，$1024\times14/1.75=8192$，对应 8192 Mbit/s，即十进制 1024 MB/s。前面的表格因此使用“TP 原值”列名。该指标表示结果多项式位数与单次延迟之比；流水线稳态吞吐率还需要启动间隔 II。

阅读原表的比较倍数时，可以按“参数—器件—配置方式—BU 数”定位到对应行，再观察延迟与 ATP 的变化。这也便于区分同一架构增加并行度的收益，以及不同架构之间的资源取舍。

6. 方法分析#

6.1 为什么有效？#

【Analysis】 KHNTT 把一次乘法的成本分成三个可衔接的层次。首先，四路分解缩短每个子变换，Karatsuba 让对角乘积参与多个交叉项，减少重组中的模乘。其次，统一 BU 把前向变换、逆向变换和重组安排到同一套模乘与加减资源上。最后，交叉写回提前整理下一阶段的数据，连续装载缩短阶段间等待。

这三层设计之间有明确的依赖：运算图规定要做哪些计算，统一 BU 提供执行路径，存储和调度则让操作数按时到达。模乘次数下降提供了节省计算的空间，资源复用与数据供给决定这部分节省如何反映到完整乘法的实现上。

第 5 节的 4→8 BU 结果进一步展示了这个关系：并行度提高后延迟下降，同时频率下降、ATP 上升。对于短多项式，继续增加算术资源时，存储组织和物理实现的成本会变得更显著。

6.2 核心创新#

【Analysis】 我认为最值得提炼的是两点：

1. 将分解后的运算图组织成可复用的数据通路。 四路分解产生短变换与交叉项，Karatsuba 进一步重排这些依赖，统一 radix-4 BU 则承接不同阶段的相近运算。
2. 围绕这张运算图设计存储与调度。 中间结果怎样保存、下一组输入何时装载、下一层蝶形从哪些 bank 取数，都和算术复用一起设计。

它提供了一个具体的算法到架构的设计过程：先确定共享的乘积与中间结果，再安排执行资源和数据驻留位置。

6.3 与已有方法的本质区别#

【Paper】 论文讨论的已有路径与 KHNTT 可以从以下几个维度比较。[1] §II、§V

维度	本文讨论的已有路径	KHNTT 的选择
运算分解	直接执行较长变换，或用 PtNTT 分解后处理额外交叉项	四路短变换，加 Karatsuba 交叉项复用
计算单元	面向单一阶段，或通过更多独立单元提高并行度	让统一 radix-4 BU 承担多个阶段的相近运算
存储衔接	依赖额外缓冲、阶段间搬运或较复杂的地址调度	用交叉写回组织下一阶段所需的数据，并缩短装载等待
参数配置	固定参数可充分专化；通用配置需要额外硬件	同时讨论 CTC 和 RTC，并显式承担固定最大位宽与参数存储的成本

【Analysis】 这些选择将优化对象扩展到整个乘法过程的运算图和数据驻留方式。因此，比较时既要看蝶形和约减器，也要看阶段之间是否需要额外搬运、中间结果能否复用，以及参数切换怎样影响资源组织。

6.4 代价与适用条件#

【Analysis】 四路分解引入子变换与重组，统一 BU 则增加路径选择、寄存器和控制逻辑。设计是否划算，取决于减少的模乘和复用的资源能否覆盖这些额外成本；第 5 节的并行度比较正体现了这种取舍。

参数配置还需要算法与硬件共同配合：子变换满足第 3 节的单位根条件，模数及中间值落在数据通路宽度内，旋转因子与逆元和模式参数一致，bank 地址与流水线时延对齐。扩展模数时，还要检查 Barrett 稀疏表示所需的移位项、控制位与关键路径是否能由现有电路支持。

这些条件给出了选择配置的实际顺序：先确认参数与运算正确性，再选择 BU 数、存储组织和时钟目标，最后用完整乘法的资源与延迟评价实现。

7. 局限性#

7.1 作者明确提出的局限#

【Paper】 RTC 为不同模数使用固定宽度乘法器，因此小位宽模式仍占用同样的 DSP；参数表和缓冲也增加存储成本。这使可配置设计在面积上需要与专用实现取舍。作者将高效侧信道防护列为后续工作。[1] §V-D、§VI，p.3422

7.2 自己分析得到的局限#

【Paper】 Table I 将 Kyber 的 Barrett 参数 $u$ 列为 5040；Algorithm 3 定义 $u=\lfloor2^{2k}/q\rfloor$，末尾修正条件写为 while t > q。[1] Algorithm 3、Table I，pp.3415–3416

【Analysis】 结合这些细节与前面的实验、代码对照，后续使用主要有三项工作：

1. 补充约减边界测试。 按 $k=12,q=3329$ 计算，$u$ 为 5039；目标输出区间为 $[0,q)$ 时，修正逻辑还应覆盖 $t=q$。这两处适合作为参考模型和约减单元的定向测试用例。
2. 分离各项优化的贡献。 论文给出了模乘计数、约减器比较和调度示例，仍缺少在同一器件、同一约束下逐项开关分解、统一 BU 与存储调度的完整消融。补齐这组实验，可以进一步解释完整乘法的收益主要来自哪里。
3. 补齐 RTC 的复现工程。 第 4.5 节的代码差异需要在具体工程中解决；随后用参数切换测试、bank 访问检查和布局布线，验证各模式的正确性与时序。

8. 启发与研究思考#

【Analysis】 KHNTT 留下了一个值得继续研究的问题：在模乘次数已经减少之后，怎样让算术资源与数据供给更匹配？

第一种研究假设是：对于短多项式，优化阶段衔接与存储组织，可能比继续增加 BU 更有利于 ATP。 现有 4 BU 与 8 BU 配置可以作为起点。在同一器件、参数和约束下，比较 BU 数与调度策略的组合，记录有效计算周期、等待周期、布局布线后的频率以及原生资源。若调度改进以较少新增资源降低延迟和 ATP，便支持这一判断；若等待占比已经很低、改动也没有改善频率，则应把优化重点转向算术或控制路径。

第二种假设是：ATP 最优的分解深度取决于硬件并行度与存储成本，可能与模乘次数最少的深度不同。 可以选取三种深度均满足单位根条件的 $(n,q)=(1024,12289)$，在同一硬件预算下比较 $\alpha=0,1,2$，让各版本完成相同的负循环乘法，记录中间结果数量、访存与布局布线后的资源、延迟。若 $\alpha=1$ 始终取得最低 ATP，便说明论文的计数选择在这些配置中也适合硬件；若最优点随并行度变化，就能进一步建立分解深度与存储组织的选择方法。

这两个实验可以把论文中的算法选择推进到可复用的架构设计依据：一个解释算力如何与数据供给匹配，另一个解释分解深度怎样随硬件成本变化。
